Ласерска структура на машината за сечење и анализа на принципот на работа

Машините за ласерско сечење се ефикасни алатки за сечење широко користени во современото производство, особено за обработка на метали, неметали и разни материјали. Со прецизен структурен дизајн и моќна функционалност, овие машини можат да завршат комплексни задачи за сечење со голема точност и брзина. Оваа статија ќе обезбеди детална анализа на главните компоненти на ласерската машина за сечење и нивните функции и принципи.

1. Главни компоненти на ласерска машина за сечење

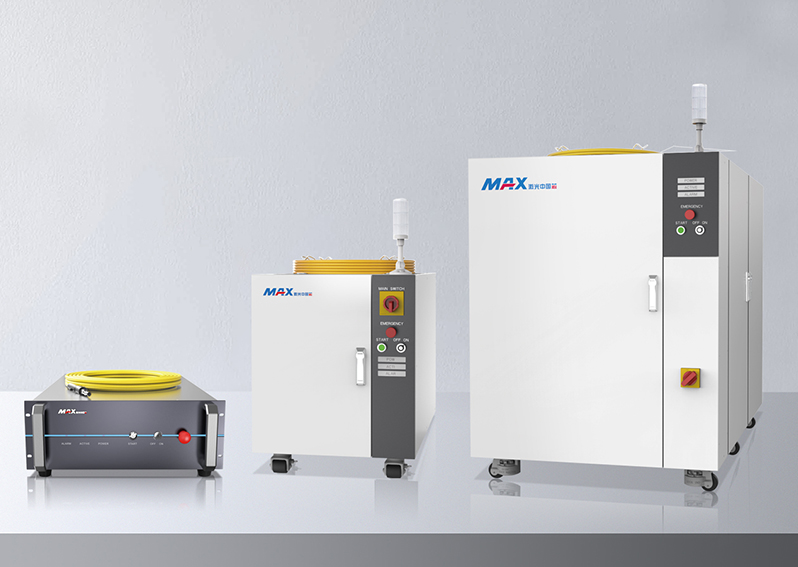

Ласерски генератор

Функција: Ласерскиот генератор е основната компонента на ласерската машина за сечење, одговорна за производство на ласерски греди со висока енергија.

Принцип: Ласерскиот генератор испушта висок интензитет, монохроматски ласерски греди преку ласерски медиум (како што се гас, цврст или полупроводник) под дејство на извор на побудување. Вообичаени видови на ласери што се користат во машините за сечење ласер вклучуваат ласери CO2 и ласери на влакна.

Оптички систем

Функција: Оптичкиот систем е одговорен за пренесување на ласерскиот зрак од ласерскиот генератор во главата за сечење и прилагодување на фокусот на ласерот и квалитетот на зракот.

Принцип: Оптичкиот систем обично вклучува огледала, леќи и оптички влакна. Ласерскиот зрак е воден и фокусиран преку овие компоненти за да се обезбеди прецизно позиционирање и концентрација на ласерот. Машините за сечење на ласерско влакно користат оптички влакна за директно да го пренесат ласерот до главата за сечење, додека машините за сечење на ласер CO2 користат огледала за да го пренесат ласерот во областа за сечење.

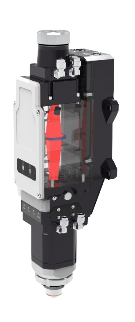

Глава за сечење

Функција: Главата за сечење делува како „алатка“ на ласерската машина за сечење, фокусирајќи го ласерскиот зрак на површината на работното парче, истовремено контролирајќи ја насоката на протокот на гас.

Принцип: Главата за сечење содржи леќи и ретровизори за фокусирање на ласерскиот зрак на областа за сечење на работното парче. Покрај тоа, главата за сечење е опремена со помошна млазница за гас што дува стопена метал за да се обезбеди непречено сечење и висок квалитет.

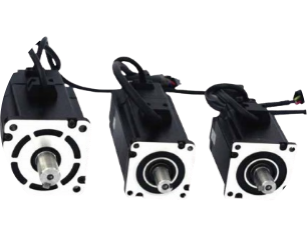

Систем на движење

Функција: Системот за движење му дозволува на ласерската машина за сечење да изврши прецизни дводимензионални или тродимензионални движења за сечење на површината на работното парче.

Принцип: Системот за движење се состои од погонски мотори, шини, серво мотори и прецизни компоненти на пренос. Преку нумерички систем за контрола (CNC), системот за движење обезбедува движење со голема прецизност на ласерската глава по должината на оските X, Y и Z, гарантирајќи прецизно усогласување на патеката за сечење и работното парче.

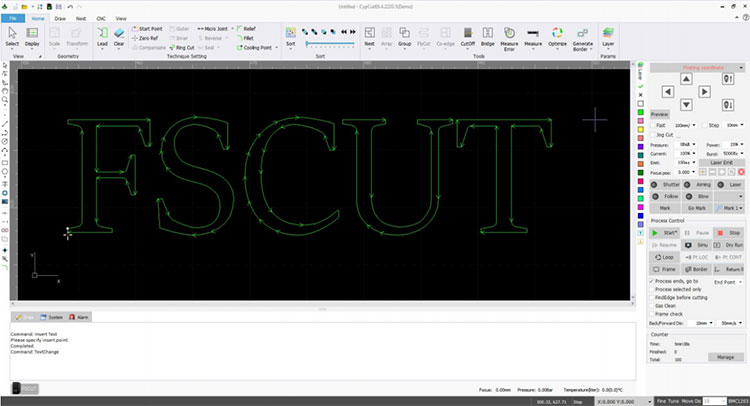

Систем за контрола на ЦПУ

Функција: Системот ЦПУ е одговорен за целокупната контрола и закажувањето на машината за сечење на ласер, прецизно управување со секој детал од процесот на сечење.

Принцип: Системот CNC ги прилагодува параметрите како што се ласерската моќност, брзината на сечење, брзината на добиточна храна и фокусот врз основа на планот или програмата за сечење на влезот, обезбедувајќи дека процесот на сечење се одвива непречено. Современите машини за ласерско сечење обично користат напредни компјутерски системи засновани на компјутер, нудејќи високи нивоа на автоматизација.

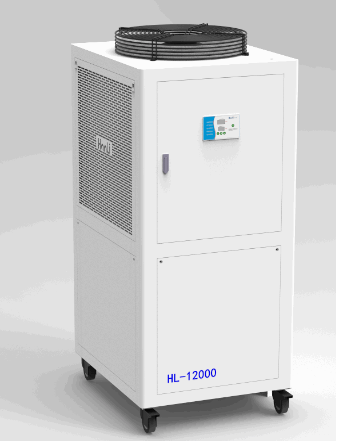

Систем за ладење

Функција: Системот за ладење спречува прегревање на критични компоненти, како што се ласерскиот генератор и главата за сечење за време на работата со голема моќност, обезбедувајќи стабилни перформанси на машината и точност.

Принцип: Системот за ладење користи вода или ладење на воздухот за да ја регулира температурата на клучните компоненти во реално време, спречувајќи го градењето на топлина што може негативно да влијае на перформансите. Обично вклучува резервоар за ладење, пумпа и разменувач на топлина.

Систем за издувни гасови

Функција: Системот за издувни гасови отстранува чад и штетни гасови генерирани за време на процесот на сечење, обезбедувајќи чиста работна околина и правилно работење на машината.

Принцип: Ласерското сечење генерира значителни количини на чад и штетни гасови. Системот за издувни гасови користи уреди за собирање прашина и канали за вентилација за да ги отстрани овие честички од областа на сечење, обезбедувајќи чиста и безбедна работна околина.

2. Работен принцип на машина за сечење ласер

Работниот принцип на ласерската машина за сечење може да се сумира на следниов начин: Ласерскиот генератор произведува ласерски зрак со голема моќност, кој се пренесува на главата за сечење преку оптичкиот систем. Главата за сечење потоа го фокусира ласерскиот зрак на површината на работното парче. Високата топлина од ласерот го топи или испарува материјалот, додека помошните гасови го издуваат стопениот материјал, завршувајќи го прецизниот пресек.

Предности на ласерско сечење:

Висока прецизност: Ласерскиот зрак е исклучително фин, овозможувајќи прецизност на ниво на микрон.

Сечење со голема брзина: Ласерско сечење нуди голема брзина на сечење, особено за тенок лим материјали.

Обработка на контакт: Ласерското сечење е процес на контакт, избегнувајќи абење и солза на механички алатки.

Huawei Laser

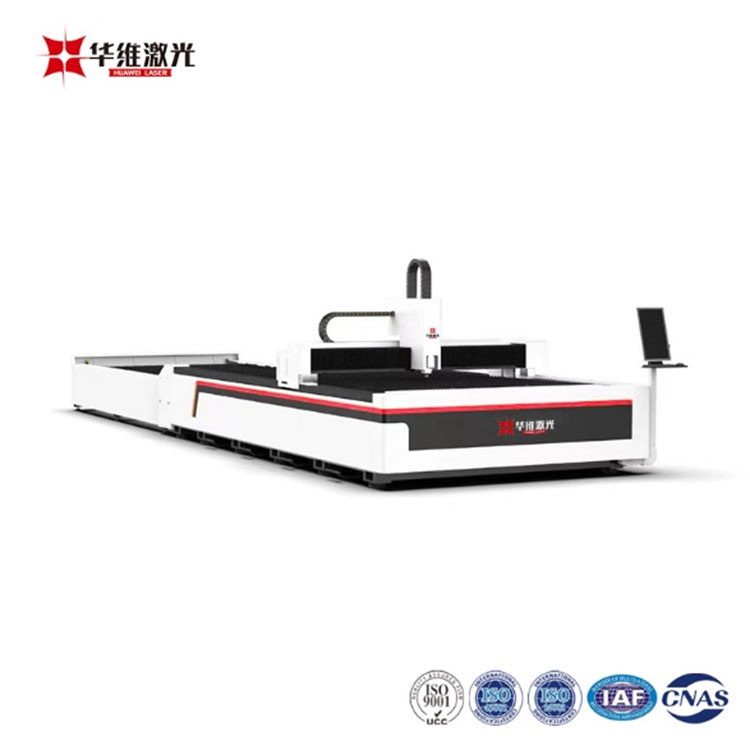

Како водечки производител во индустријата за ласерска опрема, Huawei Laser искористува години на технолошка иновација и експертиза за да обезбеди високо-ефикасни, стабилни и прецизни решенија за сечење на ласер. Избор на ласер Huawei значи повеќе отколку само да се стекне машина за сечење на ласер со високи перформанси; Тоа значи да се стекне со сигурен партнер посветен на поддршката за вас во текот на вашето производство на производство. Со напредна технологија и внимателна услуга, Huawei Laser'sМашина за сечење на ласерско ласерско размена-платформа-платформа Обезбедете исклучителна прецизност и брзина, задоволување на потребите на разни индустрии.
